Остекление фасадов алюминиевым профилем: инженерный разбор систем и технологий

Краткий ответ: что такое алюминиевое фасадное остекление? Остекление фасадов алюминиевым профилем — это возведение наружных светопрозрачных ограждающих конструкций (витражей) для коммерческих зданий, бизнес-центров и частных загородных домов. Базовой технологией по ГОСТ является стоечно-ригельная система, представляющая собой силовой каркас из вертикальных несущих стоек и горизонтальных ригелей. В этот металлический скелет устанавливаются тяжелые энергосберегающие стеклопакеты. Снаружи стеклопакет фиксируется прижимной планкой на кровельных саморезах и закрывается декоративной крышкой (капотом). Для теплоизоляции отапливаемых зданий внутри профиля обязательно устанавливается полиамидный термомост (терморазрыв), прерывающий мостик холода. Для создания гладких стеклянных стен без видимого металла применяется структурное остекление, где стеклопакеты вклеиваются в скрытый каркас на специальный УФ-стойкий структурный силикон. Фасадный экструдированный алюминий способен выдерживать колоссальные ветровые нагрузки и позволяет монтировать гигантские панорамные окна формата Jumbo без риска деформации.

Эпоха глухих бетонных стен с бойницами вместо окон безвозвратно ушла в прошлое. Современная статусная архитектура (будь то башня в Москва-Сити, автосалон премиум-класса или загородная вилла в стиле фахверк/хай-тек) диктует одно жесткое правило: здание должно быть стеклянным, наполненным естественным светом и визуально невесомым.

Решить эту задачу обычными пластиковыми (ПВХ) окнами физически невозможно. Пластик просто выгнется дугой и рухнет под собственным весом, если попытаться собрать из него стеклянную стену высотой хотя бы в два этажа. Здесь в игру вступает фасадный экструдированный алюминий (лидеры рынка: Schuco, Alutech, Reynaers, СИАЛ, Татпроф). Это конструктор для взрослых инженеров. В этой статье мы без рекламной воды разберем анатомию стеклянных фасадов: как стекло держится на стене на высоте 100 метров, почему оно не промерзает в -30°C и из-за каких грубых ошибок фасад начинает заливать дорогие интерьеры при первом же косом ливне.

Топ-3 технологии фасадного остекления: как это устроено?

В зависимости от бюджета и видения архитектора, стеклянный фасад может выглядеть как расчерченная алюминиевая сетка или как абсолютно гладкий ледяной куб. Это достигается применением трех разных инженерных систем:

1. Стоечно-ригельная система (Классика надежности)

Это фундамент фасадного рынка, занимающий 85% всех реализуемых объектов.

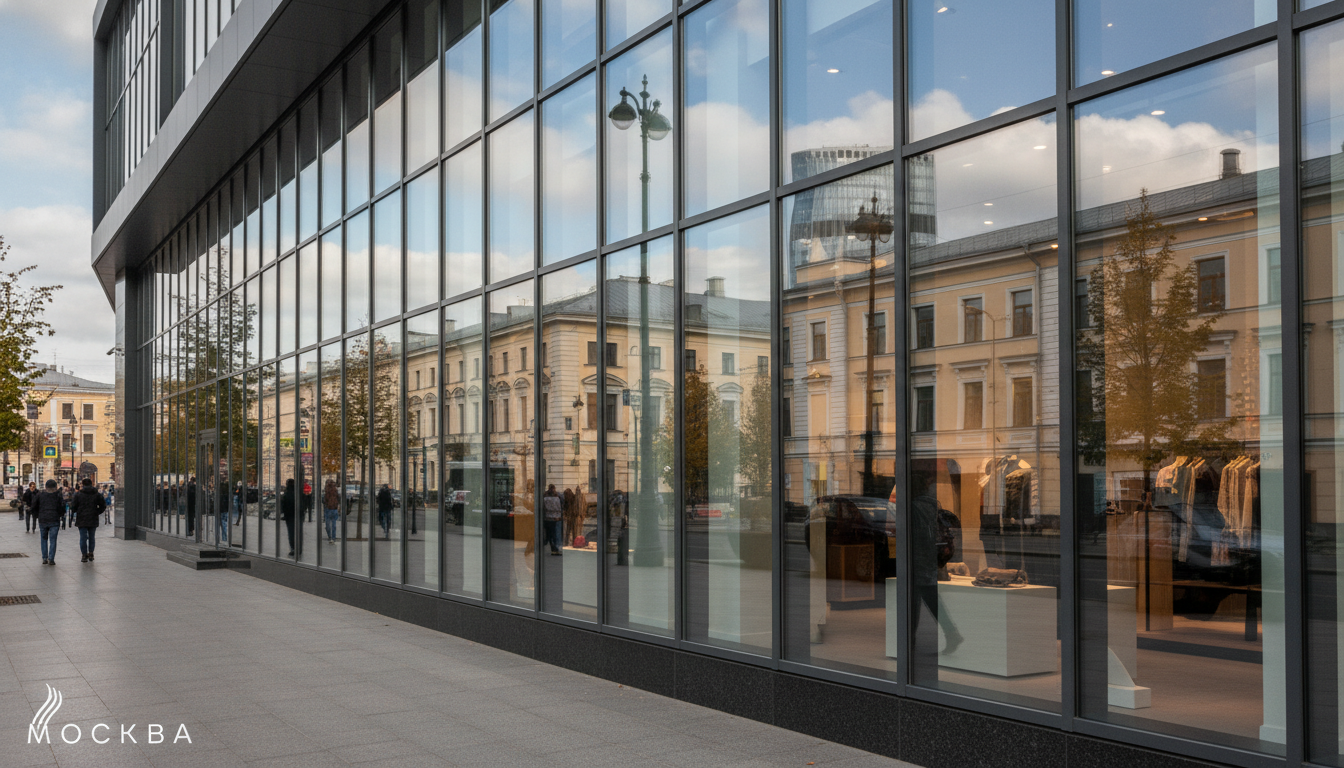

• Как устроена: К межэтажным перекрытиям на стальных кронштейнах крепится несущий скелет из алюминиевых балок: вертикальных (стоек) и горизонтальных перемычек (ригелей). Снаружи в ячейки этого каркаса вставляется стеклопакет (или глухая сэндвич-панель/стемалит). Затем он жестко притягивается к каркасу алюминиевой прижимной планкой через резиновые многоконтурные EPDM-уплотнители. Поверх планки защелкивается красивая декоративная крышка (капот), выкрашенная порошковой краской по RAL (стандартная видимая ширина профиля — 50 мм).

• Итог: С улицы фасад выглядит как аккуратная сетка с выделяющимися полосами (капоты могут быть плоскими, круглыми, миндалевидными). Это самая ремонтопригодная, теплая и финансово доступная система.

2. Структурное остекление (Монолит без профилей)

Премиальное решение для тех, кто хочет получить абсолютно гладкую стеклянную стену без единой видимой алюминиевой планки снаружи.

• Как устроена: Внутренний каркас (стойки и ригели) остается тем же. Но стеклопакет крепится снаружи не металлическими планками. В самом стеклопакете наружное стекло делается чуть больше внутреннего (с так называемым «зубом»), чтобы скрыть алюминиевую дистанционную рамку. Этот «зуб» вклеивается прямо в профиль на специальный ультрафиолетостойкий структурный силиконовый герметик(например, Dow Corning).

• Итог: С улицы вы видите только стекло и тонкие (15–20 мм) ровные черные швы герметика. Фасад выглядит как монолитный кристалл. Для проветривания в такие системы интегрируются скрытые створки (открывающиеся параллельным выдвижением наружу), которые в закрытом виде визуально не отличить от глухих окон.

3. Элементное (Модульное) остекление

Технология для скоростного строительства небоскребов и высотных комплексов, где невозможно поставить строительные леса.

• Как устроена: Фасад не собирают поштучно на объекте под дождем и ветром. На заводе в идеальных условиях собираются готовые блоки-модули (сразу с алюминиевым профилем, стеклопакетом и утеплителем) высотой в целый этаж. На объекте башенный кран просто поднимает готовый модуль, и рабочие изнутри здания навешивают его на кронштейны перекрытия, стыкуя между собой по принципу шип-паз.

• Итог: Монтаж происходит в 3–5 раз быстрее, полностью исключается человеческий фактор (ошибки герметизации) на огромной высоте.

Таблица: Сравнение систем фасадного алюминия

3 фатальные ошибки, ведущие к разрушению фасада

Проектирование алюминиевого витража — это сопромат в чистом виде. Вот главные технические ошибки неквалифицированных подрядчиков, за которые расплачивается заказчик:

1. Игнорирование статики и ветровых нагрузок. На высоте 10-го этажа (и даже на открытых загородных участках) штормовой ветер выгибает металл. Если инженер сэкономил на моменте инерции (Ix/Iy) и заложил в проект слишком тонкую стойку, фасад прогнется дугой. Это приведет к эффекту «линзования» (стекла слипнутся внутри стеклопакета), разгерметизации швов и, в худшем случае, к разрушению стекол. Расчет ветровых и снеговых нагрузок в специализированных CAD-программах строго обязателен!

2. Отсутствие каскадного водоотвода. Алюминиевый фасад «дышит», и внутри профиля всегда образуется микроконденсат (или просачивается косой ливень под прижимную планку). Если не заложить в проект систему внутреннего каскадного дренажа (чтобы влага с горизонтального ригеля перетекала в вертикальную стойку через специальные пластиковые влагоотводящие сухари, а по стойке — безопасно выводилась на уличный отлив и капельники), зимой скопившаяся внутри стоек вода замерзнет и порвет алюминий. Весной фасад протечет внутрь здания.

3. Отсутствие противопожарных отсечек. Стеклянный фасад часто идет сплошной лентой мимо бетонных межэтажных перекрытий. Если оставить между торцом бетонной плиты и стеклом пустоту, при пожаре на первом этаже огонь и ядовитый дым по этой тяге (как по вытяжной трубе) за 3 минуты поднимутся на самый верхний этаж. Строительные нормы (СНиП и ГОСТ) обязывают монтировать на каждом перекрытии глухие противопожарные рассечки из оцинкованной стали с плотной минеральной ватой (предел огнестойкости не менее EI 60). С улицы эта зона маскируется непрозрачным крашеным стеклом — стемалитом.

FAQ (НЧ-хвост): Отвечает главный фасадный инженер

(Инструкция вебмастеру: обязательно оберните этот блок в микроразметку FAQPage стандарта Schema.org. Это сгенерирует гигантский визуальный блок-гармошку в поиске Google, полностью сдвинув всех конкурентов за пределы первого экрана смартфона).

Как поменять холодное фасадное остекление на теплое в новостройке? Это самая частая «боль» жителей современных ЖК. Демонтировать фасад целиком запрещает Управляющая компания (штраф за нарушение архитектурного облика фасада). Единственное законное решение: промышленные альпинисты работают с улицы. Они снимают декоративные крышки и вынимают наружные одинарные «холодные» стекла застройщика. В существующие алюминиевые стойки (строго в границах вашей квартиры) устанавливается пластиковая термовставка (терморазрыв), профиль дополнительно утепляется пенополистиролом (вилотермом), а затем вставляются мощные энергосберегающие стеклопакеты. Сверху защелкиваются родные декоративные крышки. Фасад дома визуально не меняется, а панорамная лоджия становится теплой жилой комнатой.

Что такое Jumbo-стеклопакеты для фасадов? Формат Jumbo (от англ. «гигантский») — это сверхкрупногабаритное архитектурное стекло. Его максимальные размеры достигают 6000 × 3210 мм без единой перемычки (импоста). Оно идеально подходит для витрин автосалонов или панорамных фасадов загородных резиденций. Вес одного такого пакета может превышать 1-1.5 тонны, поэтому их монтаж в алюминиевый каркас осуществляется исключительно с помощью спецтехники (кранов-манипуляторов или мини-пауков с вакуумными присосками).

Почему стеклянный фасад «плачет» (выпадает конденсат) зимой? Причина кроется в смещении точки росывнутрь помещения. Если строители сэкономили на толщине полиамидного термомоста или заказчик не установил внутрипольный конвектор (тепловую завесу) вдоль панорамного окна в пол, алюминий переохлаждается. Теплый комнатный воздух соприкасается с холодным профилем, и влага выпадает в виде луж на полу. Требуйте использования стеклопакетов с теплой дистанционной рамкой из ПВХ (вместо промерзающей алюминиевой) и мультифункционального напыления на стеклах.

Какое стекло использовать: обычное, закаленное или триплекс? Использовать обычное «сырое» стекло в фасадном остеклении категорически запрещено нормами безопасности! Наружным слоем (лицом на улицу) всегда ставится закаленное стекло (сталинит) толщиной 6-10 мм. Оно выдерживает температурный шок (нагрев на солнце) и не боится штормовых ветров. Внутренним слоем, обращенным в комнату, ставится триплекс (два стекла, склеенных прочной полимерной PVB-пленкой). Если человек с разбегу ударится о фасад изнутри, стекло покроется паутиной трещин, но повиснет на пленке, не позволив человеку выпасть наружу.

Что такое спайдерное (планарное) остекление? Это безрамная технология экстра-класса для оформления козырьков, навесов и фасадов торговых центров. В ней нет привычных алюминиевых стоек и ригелей. Тяжелые листы закаленного стекла крепятся точечно к несущей подсистеме (колоннам, стальным трубам, вантовым тросам или стеклянным ребрам) через специальные крестообразные крепежи из нержавеющей стали — спайдеры (внешне похожие на пауков) и шарнирные болты — рутелы.

Резюме эксперта: Остекление фасадов алюминиевым профилем — это вершина инженерно-архитектурной мысли. Будь то брутальная стоечно-ригельная сетка или гладкий монолит из структурного герметика — эти фасады созданы служить по 70–80 лет, выдерживая ураганы и критические морозы. Никогда не доверяйте проектирование и монтаж тяжелого панорамного алюминия компаниям, ставящим обычные пластиковые балконы. Требуйте от подрядчика геодезическую 3D-съемку, статический расчет нагрузок на стойки (момент инерции), наличие противопожарных отсечек и использование только закаленного мультифункционального стекла (с защитой от солнца). Грамотно спроектированный фасад — это инвестиция, которая окупает себя безупречным видом и энергоэффективностью!
